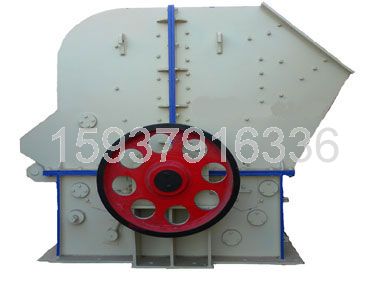

细碎破碎机

产品简介:

本系列破碎机经过优化设计和结构改进,设计制造的新型多功能细碎机。合理的多腔破碎室组合,新型的便捷双调节机构,可以保证出料粒度≤3mm占用85%,产品粒度细而均匀。便捷的检修维护装置,使调换锤头、筛板更加便捷。磨损件均采用新型优质多元素高合金耐磨材料制造,保证了锤头,衬板优越的耐磨性和耐冲击性。该系列破碎机运转平稳低尘、低电耗,因此PCX系列细碎机与常规破碎机相比有下列显著优势。

分享到:
三永矿机热线:15937916336
三永矿机配件:15737923656

细碎破碎机

型号
转子直径mm
转子长度mm
主轴转速rpm
锤头数量(只)
进料力度mm
进料口尺寸mm
配用三角带
配用电机
外形尺寸
长×宽×高mm
处理量t/h
型号
功率kw
PCX50
900
700
807
16
150
280*714
D3550
Y225M-4 Y250M-4
45-55
2008*1578*1896
40-50
PCX60
900
900
807
20
150
280*914
D3550
Y250M-4 Y280S-4
55-75
1969*1777*1896
50-60
PCX70
1000
950
726
26
200
450*1038
D5000
Y250M-4 Y280S-4
55-75
2337*2054*2167
60-70
PCX80
1000
1100
726
30
200
450*1192
D5000
Y280S-4 Y280M-4
75-90
2337*2208*2167
70-80
PCX90
1000
1250
726
34
200
450*1343
D5000
Y280M-4 Y315S-4
90-110
2337*2359*2167
80-90
PCX100
1250
1100
581
26
250
780*1128
8V-6350
Y280M-4 Y315S-4
90-110
2915*2153*2480
90-100
PCX125
1250
1350
581
32
250
780*1352
8V-6350
Y315S-4 Y315M-4
110-132
2915*2357*2480
100-125
PCX150
1250
1650
581
36
250
780*1644
8V-6350
Y315L1-4 Y315M2-4
160-200
2915*2669*2480
125-150

本设备适用于抗压强度不超过150MPa,表面水分不超过10%的中等磨蚀性以下的物料。理想的入料粒度为20~50mm。超过此范围时请与我公司工程部或技术部联系,以便帮助选用合适的锤头材质和形式。


物料进入机体后碰上高速逆时针旋转的锤头,被锤头迎头打击,大块物料被立即击碎,碎料高速飞向上反击板,进行第二次碰撞破碎,反弹物料与后续飞来的物料相互破碎;物料在腔破碎后进入第二腔重复破碎,后经卸料篦子过滤摩擦破碎,达到要求的物料从篦缝排出,较粗物料返回一腔重新破碎。由于在破碎腔内密集悬浮着物料层,后续进入破碎机的物料如同子弹打靶一样,射入密集的物料层中,破碎腔内恰如“枪林弹雨”“子弹横飞”,物料间相互高速撞击产生的解理破碎,破碎后的细小颗粒又产生剧烈的“搓”“磨”而产生大量细粉,后合格的细粉通过篦缝卸出。由于在“石打石”破碎机中70%~80%破碎是在物料间相撞击产生的,因而锤头、衬板的磨损负荷只有常规破碎机的20%~30%,以往大量用于磨损锤头、衬板的有害功能变为破碎物料的有用功,故真正实现了“石打石”解理破碎。它与常规破碎机相比:功耗少,耐磨件提高,破碎比增大。

1.采用三腔曲面形破碎腔,使物料打击次数增多,硬挤压,磨擦减少,因而减少锤头损耗。
    2.反击版与锤头间隙能方便调节,能有效控制出料粒度。
    3.采用可偏转结构,如遇坚硬物料可一定程度防止锤头断裂。
    4.开盖装置有液压装置(若选配有的话),使维修更方便。
    5.左衬板(调整及构侧)、篦子与锤头间隙可调,当粒度超过规定值后,可将其按不同的方法向里调整。
