产品中心

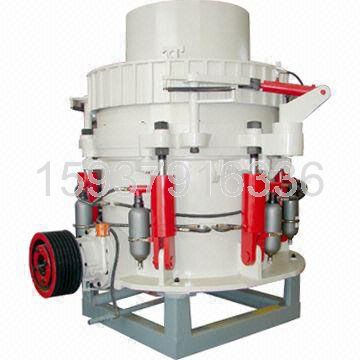

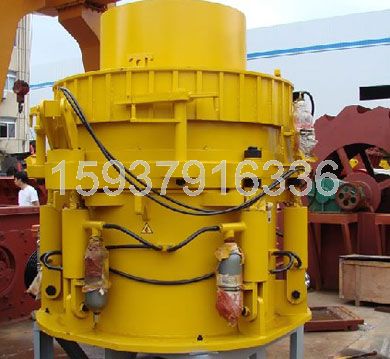

圆锥破碎机

产品简介:

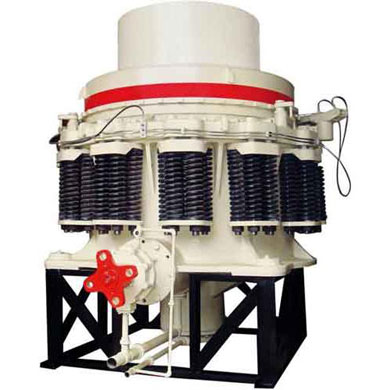

弹簧圆锥破是世界上出现最早的圆锥破碎机,也是目前使用广、用量较大的破碎机。经过优化改进的西蒙斯圆锥破,结构更加合理完善,技术更加先进,在制造、安装、使用、维护等方面均有卓越表现。

分享到:
洛矿热线:15937916336
洛矿配件:15737923656

圆锥破碎机

型号

动锥直径
mm (inch)

腔型

给矿口尺寸

出料口可调整尺寸(mm)

主轴转速
(r/min)

功率
(kw)

产量
(t/h)

重量
(t)

闭口边
(mm)

开口边
(mm)

CSB75

900 (3’)

细型

83

102

9-22

580

75

45-91

15

粗型

159

175

13-38

59-163

CSB110

1200 (4’)

细型

127

131

9-31

485

110

63-188

20

中型

156

156

13-38

100-200

粗型

178

191

19-51

141-308

CSB160

1295(4 1/4’)

细型

109

137

13-31

485

160

109-181

27

中型

188

210

16-38

132-253

粗型

216

241

19-51

172-349

CSB240

1650(5 1/2’)

细型

188

209

16-38

485

240

181-327

55

中型

213

241

22-51

258-417

粗型

241

268

25-64

299-635

CSB315

2134(7’)

细型

253

278

19-38

435

315

381-726

110

CS系列高效圆锥破,可广泛应用于金属与非金属矿、水泥厂、建筑、砂石冶金等行业。适用于铁矿石、有色金属矿石、花岗岩、石灰石、石英岩、沙岩、鹅卵石等。

工作时,由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度,经下部排出。







CS系列圆锥破性能特点:

CS系列高效圆锥破碎机是我公司在引进、吸收国外技术的基础上,根据客户的需求,基于层压破碎原理及多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的现代高性能破碎机。

    1、性能高通过腔型优化设计以及采用合理速度与冲程相结合,从而使该机型在相同动锥直径的情况下做功最多。因此,与同类型的圆锥破碎机相比,具有更高的性能和生产能力。

    2、产品粒度组成好采用层压破碎原理,使产品中立方体所占比例明显提高,针片状石子减少,粒级更均匀。

    3、稳定性好当有铁块等非破碎物进入机内时,过铁保护装置会自动将其释放,然后自动复位。过铁保护具有固定的排料口返回点,杂铁通过破碎腔后,能够迅速恢复原有的排料口。

    4、清腔方便如果破碎机在负荷状态下停机,液压清腔系统可迅速清理破碎腔,大大减少了停机时间。

    5、可靠性高采用大直径主轴、重型化主机架以及独立的稀油润滑系统的自动控制系统,保证了设备坚固耐用,运行可靠。

    6、维修方便易于操作所有的部件均能够从上部或侧面拆装,从而定锥和动锥总成均可方便拆出。青铜滑动轴承在高冲击震动破碎环境中能够保持优异的承载性能,并且比滚动轴承更经济、维修更方便。

    7、生产成本低由于生产能力大,可靠性高,维修方便,大大降低了生产成本。

    8、应用广泛CS系列高效圆锥破碎机的特点在于使破碎机发挥出最大性能以适用于各种破碎工艺:从特粗碎到细碎,从固定式破碎到移动式破碎站。 CS系列高效圆锥破碎机从特粗碎到细碎有各种腔型可供选择,因此可根据破碎工艺流程选择破碎腔型。

    9、分体润滑,多点控制的独立稀油润滑系统,可确保该机型轴承润滑的双重保护,以及可实现整机自动安全保护。
