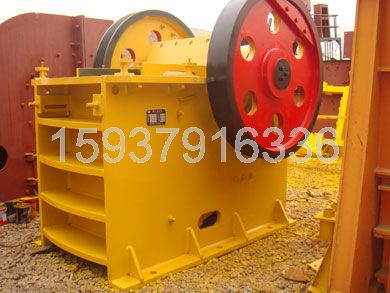

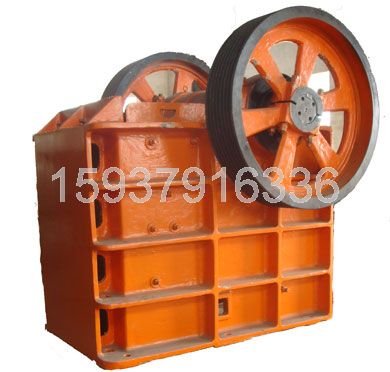

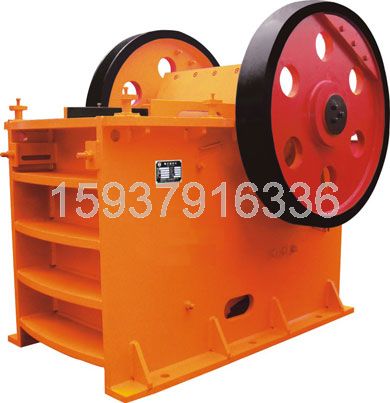

颚式破碎机

产品简介:

洛矿颚式破碎机系列产品广泛用于矿山、冶炼、建筑、公路、铁路、水利和化工等各种行业。具有破碎比大,产品料粒均匀,结构合理,工作可靠,维修方便,运营费用经济等特点,破碎抗压强度不超过320兆帕的各种物料。
特点及优势

★ 颚式破碎机结构简单、工作可靠。
★ 颚式破碎机维修方便、运行费用经济。

分享到:
洛矿热线:15937916336
洛矿配件:15737923656

颚式破碎机

型号

进料口尺寸
(mm)

最大进料粒度(mm)

排料口调整范围

(mm)

处理能力(t/h)

偏心轴转速
(r/min)

电动机功率

(kw)

PE250×400

250×400

210

20-60

5-20

290

15

PE400×600

400×600

350

40-100

15-60

275

30

PE500×750

500×750

425

50-100

40-110

250

55

PE600×750

600×750

480

75-150

60-150

250

75

PE600×900

600×900

500

65-180

65-160

250

55-75

PE700×900

700×900

650

75-150

100-220

250

90

PE750×1060

750×1060

630

80-180

110-320

250

110

PE870×1060

870×1060

750

80-200

140-350

250

90

PE900×1200

900×1200

780

95-225

220-450

200

110

PE1000×2000

1000×1200

850

195-265

250-500

200

110

PEX150×750

150×750

120

18-48

5-16

320

15

PEX250×750

250×750

210

25-60

15-30

330

22

PEX250×1000

250×1000

210

25-60

15-50

330

30-37

PEX250×1200

250×1200

210

25-60

20-60

330

37

PEX350×750

350×750

300

15-50

15-60

300

37

PEX300×1300

300×1300

250

20-90

25-100

300

55

颚式破碎机主要用于对各种矿石与大块物料的中等粒度破碎。颚式破碎机(颚破)广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。被破碎物料的最高抗压强度为320Mpa。

本机主要有机架、动颚、偏心轴、颚板、肘板等零部件组成,电动机通过三角皮带转动偏心轴,使动颚按已调整好的轨道进行运动,从而将破碎腔内的物料破碎。
    机架系单个整体浇钢结构,机架前壁上装有用楔形螺栓紧固的固定颚板,在破碎腔左右的机架侧壁上装有边护板,以防止机架侧壁的磨损。
    动颚为一成型铸钢件,正面装有活动颚板,其上部借偏心轴与滚柱轴承悬挂在机架上,下部支承在肘板上,并与肘板成滚动接触,在偏心轴两端装有飞轮和皮带轮。
    肘板的另一端支承于调整座上,并于轴承滚动接触,肘板除对动颚起着支承作用外,在外来不能破碎的物料进入破碎腔内,本机载荷突增的情况下起着保险作用,即自身迅速断裂,而保护其他机件不受损伤。
    调整座安装在机架两侧的滑槽内,并与调楔块紧贴,当排料口需要进行调整时,用扳手将螺母右旋,调正楔块当即上升,调正座随之向前移动,排料口由大变小,反之由小变大。


本机主要有机架、动颚、偏心轴、颚板、肘板等零部件组成,电动机通过三角皮带转动偏心轴,使动颚按已调整好的轨道进行运动,从而将破碎腔内的物料破碎。
