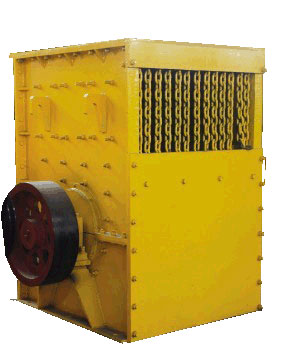

箱式破碎机

产品简介:

PCF系列单段方箱锤式破碎机适用于破碎抗压强度<100MPa的石灰石、泥灰岩、砂岩、页岩、石膏、煤等中硬性物料。
该系列产品破碎比大,一次破碎到位,从而取代传统的二段或三段破碎。具有投资小、产量高、结构紧凑、维修简便、节约生产成本等优点。

分享到:
三永矿机热线:15937916336
三永矿机配件:15737923656

箱式破碎机

型号
可给料粒度 (mm)
生产能力(t/h)
电机功率 (kw)
1000×1000
650
60-80
75-90
1000×1200
650
80-100
110-132
1200×1400
650
100-140
160-200
1400×1600
650
120-180
220-250

PCF系列单段方箱锤式破碎机适用于破碎抗压强度<100MPa的石灰石、泥灰岩、砂岩、页岩、石膏、煤等中硬性物料。

本机主要由机架、传动部、转子部、锤头、筛板、反击衬板等零部件组成。工作时以电动机为动力,通过电机皮带轮经三角带和槽轮带动转子高速运转。物料自入料口进入破碎腔内,被高速旋转的转子锤头打碎,并冲击到反击衬板再次破碎。粗碎后的物料反弹自由下落,不断同后续往上冲击的物料撞碎。回落到转子锤头作用区的物料再经打击、冲击、撞击等反复作用而得到进一步的细碎。当破碎后的物料粒度小于筛板缝隙时,即从机内下部排出机外。

机架分上箱和下座两部分。机架内壁装有防护衬板以防止机架内壁磨损。在下箱座开设有检查门,以便于检查和清理之用。

转子部由传动轴、转子盘、锤轴、锤头等零件组成。传动轴两端装有飞轮和槽轮,经由三角皮带与传动电机连接。

位于箱体内的转子轴上装有转子盘,转子盘之间以轴套间隔。转子盘上装有锤轴,锤头悬挂在锤轴上。当转子旋转时,锤头即随之高速旋转。

筛板安装在护板与托条之间。底部为圆弧筛板,前后两端为平板筛板。注:对应减少锤头数量及转子转速,可减少破碎物的粉末率
