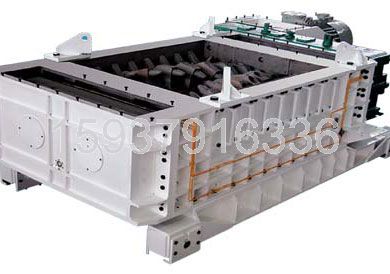

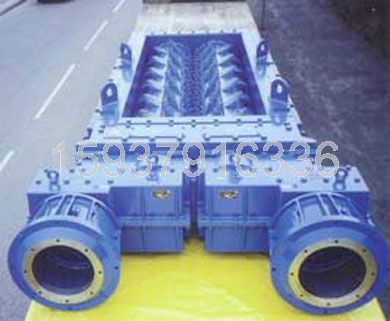

筛分破碎机
产品简介:
筛分齿辊破碎机是结合实际情况,生产的分级破碎机。
三永矿机配件:15737923656
规格型号 |
入料粒度(mm) |
出料粒度(mm) |
处理量(t/h) |
电机功率(kw) |
适用工艺 |
2PLF100-200 一型 |
≤1200 |
280-400 |
≥4000 |
2×315 |
粗破 |
2PLF100-200 二型 |
≤1200 |
280-400 |
≥3000 |
2×200 |
|
2PLF100-150 一型 |
≤1200 |
280-400 |
≥2000 |
2×200 |
|
2PLF100-150 二型 |
≤1200 |
280-400 |
≥1500 |
2×160 |
|
2PLF08-25 |
≤600 |
50-150 |
500-1500 |
2×90-160 |
中破 |
2PLF08-20 |
≤600 |
50-150 |
350-1000 |
2×75-110 |
|
2PLF08-16 |
≤600 |
50-150 |
280-850 |
2×75-90 |
|
2PLF05-20 |
≤300 |
50-150 |
300-800 |
2×75 |
细破 |
2PLF05-15 |
≤300 |
50-150 |
250-700 |
2×45 |
|
2PLF05-12 |
≤300 |
50-150 |
200-600 |
2×37 |
|
2PLF05-06 |
≤300 |
50-150 |
80-240 |
2×18.5 |
1、辊轴与破碎齿均由高性能合金钢制成,其中截齿的原材料为锰或铬镍合金。截齿的独特设计是高科公司的突出优势之一。截齿形状:窄而锋利,磨损极小;截齿的排列方式及物料咬合方式决定其使用周期很长。截齿的固定:采用花键固定在辊轴上的燕尾槽内,不容易因振动脱落,更换比较方便。
2、采用固定的齿辊轴距,对物料进行强行破碎,齿辊和截齿的结构尺寸根据产品粒度要求进行设计,严格控制通过的产品几何尺寸,故能保证产品粒度,成为粒度把关设备。
3、使用限矩液力偶合器,并采用限矩型弹性联轴器,具有双层过载保护功能。
4、具有自清洗能力,不怕湿矿、粘矿,物料含水率在30%以上时仍可正常破碎,不会堵塞排料口。
5、筛分、破碎双重功能。可单独完成破、筛作业,这样既简化了系统又节省投资。
6、适合于井下、厂房和露天破碎作业

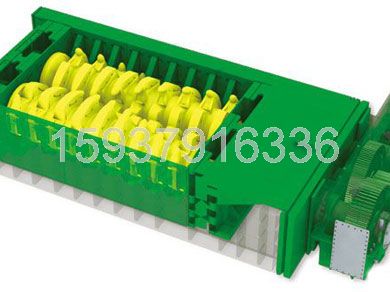

筛分齿辊破碎机由两台电动机将动力经减速器减速后分别驱动两平行安装的齿辊相向旋转,当物料落入破碎机双辊之间时,带有螺旋齿牙或刀形齿板首先将物料筛分,小于排料粒度的颗粒直接通过而不需要破碎,进入排料溜槽,在垂直应力或剪切力的共同作用下,大块物料受齿辊齿牙的劈裂、剪切,拉伸被破碎,从排料口排出。

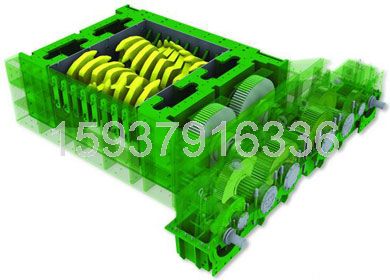

该破碎机主要由电动机、限矩型液力偶合器、减速器、齿辊、机体等部分组成。
