WCD螺旋洗砂机

产品简介:

本系列洗砂机是在倾斜布置的水槽下部形成沉淀池,驱动螺栓旋转,由沉淀池底部给入清洗水,从而完成清洗、脱水和分级三种功能。

分享到:
洛矿热线:15937916336
洛矿配件:15737923656

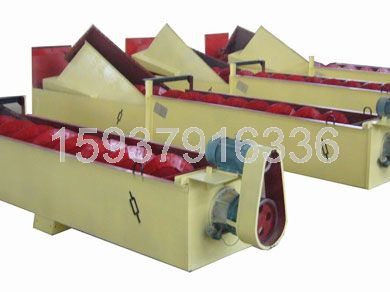

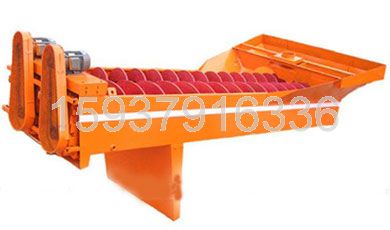

WCD螺旋洗砂机



型号

WCD-1500

WCD-1118

WCD-914

WCD-762

WCD-610

WCD-508

螺旋直径(mm)

1500

1118

914

762

610

508

槽体长度(mm)

10512

9554

7815

7620

7225

6705

洗洗粒度(mm)

≤10

≤10

≤10

≤10

≤10

≤10

生产能力(t/h)

130~220

100~175

75~100

50~75

40~50

20

螺旋转速(rpm)

13

18

20

26

32

38

电机功率(kw)

18.5

15

11

11

7.5

5.5

耗水量(t/h)

14~190

20~168

10~80

9~63

6~63

6~60

机器重量(t)

16.5

8.6

6.5

5.2

3.8

2.6



型号

2WCD-1118

2WCD-914

2WCD-762

螺旋直径(mm)

1118

914

762

槽体长度(mm)

9325

6886

6886

洗洗粒度(mm)

≤10

≤10

≤10

生产能力(t/h)

200~300

150~200

100~145

螺旋转速(rmp)

17

21

26

电机功率(kw)

2*15

2*11

2*11

耗水量(t/h)

200~250

120~150

136~182

机器重量(t)

19.8

13.5

8.1

螺旋洗砂机适用于冶金、建材、水电等行业的洗选、分级、除杂等作业,用于细粒度和粗粒度物料的洗选作业。对建筑用砂、筑路用砂石犹为适宜。螺旋砂石洗选机功率消耗小、洗净度高。密封结构好、全封闭传动装置、可调式堰板,确保了产品高效、耐用,清洗、脱水效果好,细粒产品保持稳定等特点。

螺旋洗砂机介绍:
  物料由机器上部垂直落入高速旋转的叶轮内,在高速离心力的作用下,与另一部分以伞状形流在叶轮四周的物料产生高速撞击与粉碎,物料在互相撞击后,又会在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎,从下部直通排出,形成闭路多次循环,由筛分设备控制达到所要求的成品粒度。

机器的安装调整与运转本机由制造厂装配,并经过空车试验合格后成台供应,用户收货后应仔细检查。以便及时发现和排除在运输途中可能带来的问题,机器在安装,调整和运转时应注意:

    1. 由于本机扭据大,故建议将机器安装在混凝土基础上,基础上安有预埋焊件以便安装时焊接,基础深度和面积按土质条件单独计算,建议基础重量大致为机器重量的3倍,机器安装尺寸参阅基础图。

    2. 安装到位后,应检查减速机大小齿轮是否移位,水箱与大轮斗间隙是否一致,调整好后将机器固定焊在基础上。

    3. 应加注润滑油,调整油面高度,一般取轴中心以下50%为宜。

    4. 机器安装和调整妥后,进行试运转,空载试车应达到:

    1) 连续运转2小时:

    2) 所有坚固件应牢固,无松动现象;

    3) 减速机、齿轮箱无不正常的响声。

    5. 负载试车除达到空载试车要求外,还应满足以下要求:

    1) 给料时,不能使物料强烈冲击水箱,不许偏载加料和堆满水箱,以免损坏轮斗和机体。

    2) 给料的最大料度就符合设计规定。
